Bakit Madalas Naputol ang Wire Ropes ng Horizontal Gravity Take-up HGTU? Pagsusuri sa Root Cause at Praktikal na Checklist

2026-07-08 0 Mag-iwan ako ng mensahe

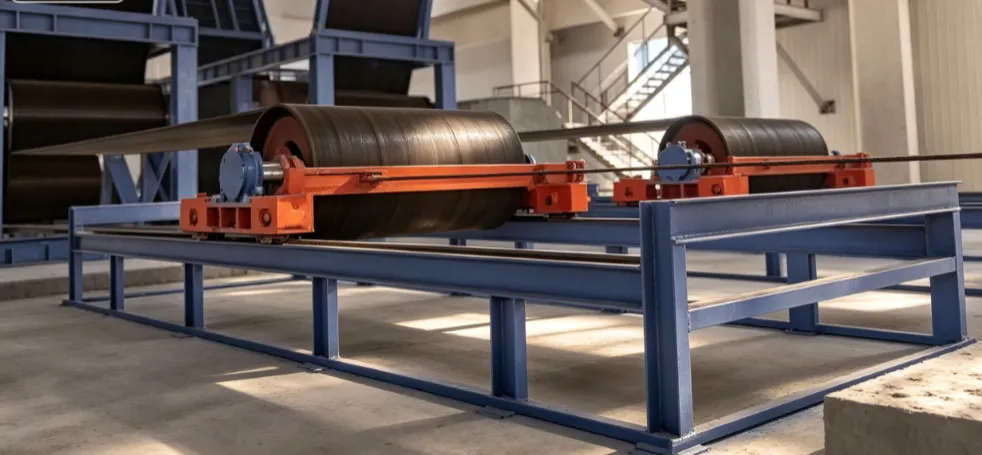

Horizontal Gravity Take-up (HGTU)

Sa heavy-duty na bulk material handling system, isang biglaang pagkabigo ng wire rope sa aHorizontal Gravity Take-up (HGTU)ay lubhang mapanganib. Ang hindi inaasahang pagbaba ng isang counterweight na tumitimbang ng ilang tonelada ay hindi lamang nagreresulta sa mahal na hindi planadong downtime ngunit nagdudulot din ng mga sakuna na panganib sa kaligtasan. Bakit ang mga wire rope na ito ay madalas na masira? Nasa ibaba ang 7 pangunahing sanhi ng pagkabigo at isang praktikal na on-site na checklist sa pag-troubleshoot.

A.7 Mga Pangunahing Sanhi ng Wire Rope Failure sa Horizontal Gravity Take-ups (HGTU)

1.Bending Fatigue Failure

Ang wire rope ngHorizontal Gravity Take-up (HGTU)ay napapailalim sa kumplikadong alternating stresses habang paulit-ulit itong dumadaan sa mga bigkis sa panahon ng operasyon.

Tandaan: Ang mga panloob na core wire ay karaniwang mas mabilis na nauubos kaysa sa mga panlabas na hibla. Nangyayari ang pagkasira na ito sa loob ng istraktura, na ginagawa itong lubos na itinatago sa panahon ng mga pangunahing inspeksyon sa ibabaw.

2.Sub-optimal na Sheave-to-Rope Diameter Ratio (D/d Ratio)

Ang mga pamantayan sa pandaigdigang engineering (gaya ng CEMA) ay tumutukoy na ang ratio ng sheave pitch diameter sa nominal rope diameter (D/d) ay dapat na hindi bababa sa 20:1 hanggang 40:1. Pinipilit ng mga maliit na bigkis ang wire rope sa sobrang higpit ng radius, na nagpapabilis ng pagkapagod sa baluktot sa isang exponential rate.

3.Hindi Sapat na Safety Factor at Tension Anomalya

Ang tensile safety factor para sa take-up wire ropes sa bulk material handling conveyor ay hindi dapat mas mababa sa 5.5. Sa kabaligtaran, ang hindi sapat na pag-igting ay nagiging sanhi ng pagkalasing ng sinturon sa panahon ng pagsisimula o pagsara, na nagdudulot ng napakalaking dynamic na shock load na pumuputol sa lubid.

4. Mechanical Wear at Internal Abrasion

Patuloy na matigas na alitan sa pagitan ng wire rope ngHorizontal Gravity Take-up (HGTU)at ang mga pagod na sheave grooves o hindi naka-align na mga deflector pulley ay patuloy na binabawasan ang metal na cross-sectional area at nakompromiso ang kabuuang kapasidad na nagdadala ng load.

5.Kaagnasan sa Malupit na Kapaligiran

Sa mahalumigmig, open-pit, o agresibong kemikal na mga kapaligiran sa pagmimina, ang moisture at corrosive na elemento ay nagdudulot ng pitting corrosion sa ibabaw ng metal. Hindi lamang nito binabawasan ang lugar na nagdadala ng pagkarga ngunit lumilikha din ng matinding mga punto ng konsentrasyon ng stress na nagpapabilis sa pag-crack ng pagkapagod.

6.Hindi sapat na pagpapadulas

Kung walang regular na paglalagay ng high-penetration wire rope lubricants, ang mga panloob na wire na bakal ay nakakaranas ng matinding dry friction sa ilalim ng pagkarga, na lumilikha ng matinding localized na init, micro-welding, at mabilis na pagkasira ng lubid.

7.Malala at Madalas na Shock Load

Ang mga biglaang pagsisimula ng conveyor, pagkakasunud-sunod ng emergency braking, o biglaang pag-jamming ng materyal sa mga chute ay nagdudulot ng agarang peak tension. Ang mga lumilipas na shock load na ito ay madaling dumami nang higit sa aktwal na lakas ng pagkasira ngHorizontal Gravity Take-up (HGTU)kawad na lubid.

B.Checklist ng On-site ng Maintenance Engineer

Item ng Inspeksyon	Industrial Standard at Teknikal na Detalye	Kahalagahan at Layunin
Komprehensibong Pana-panahong Inspeksyon	Pinagsamang Visual at Tactile Inspection	Tumutok sa mga sirang wire, pitting corrosion, at localized deformation para maiwasan ang biglaang pagkaputol ng lubid
Pagsukat sa Pagkawala ng Outer Diameter	10%Actual wear diameter loss < 10%	Ayon sa ISO 4309, ang lubid ay dapat palitan kaagad kung ang pagbabawas ng diameter ay ≥ 10%
Sheave Diameter Verification	D/d ratio ≥ 20:1 (30:1 inirerekomenda)	Ang pagtaas ng diameter ng sheave ay maaaring makabuluhang pahabain ang buhay ng serbisyo ng wire rope
Pagpapatunay ng Safety Factor	Salik ng kaligtasan ≥ 5.5	Tinitiyak na ang na-verify na lakas ng wire rope ay nakakatugon sa normal na operasyon pati na rin ang start-up at shut-down na mga kondisyon
Pagpapatupad ng Standard Lubrication	High-penetration specialized wire rope grease	Pinaliit ang panloob na alitan at tinatakpan ang kahalumigmigan. Ang pagpapadulas ay isang pangunahing gawain sa pagpapanatili
Inspeksyon ng Sheaves at Guide Chute	Siyasatin kung may uka at hindi pagkakahanay	Ang pagpapapangit ng uka (tulad ng pagsusuot sa isang V-shape) ay kurutin ang wire rope, na humahantong sa pinabilis na sira-sira na pagkasuot
Pagsubaybay sa Take-up Carriage	Tiyakin na ang track ng paglalakbay ay ganap na walang anumang mekanikal na jamming	Direktang pipilitin ng mekanikal na jamming ang wire rope na pasanin ng ilang beses ang pagkarga ng disenyo nito
Pagtatatag ng Operational Logs	Itala ang mga petsa ng pag-install, pag-unlad ng bilang ng sirang wire, at mga pagitan ng pagpapalit	Binibigyan ng kapangyarihan ang technical team na tumukoy ng mga cyclic pattern at magpatupad ng predictive maintenance

C. Konklusyon at Mga Rekomendasyon ng Eksperto

1. Madalas na wire rope failure inHorizontal Gravity Take-up (HGTU)Ang mga sistema ay bihirang isang random na aksidente—ito ay karaniwang ang pinagsamang resulta ng hindi tamang paunang pagpili (tulad ng maliit na laki ng mga bigkis at hindi sapat na kadahilanan sa kaligtasan) at kakulangan ng wastong regular na pagpapanatili.
2. Bilang isang propesyonal na tagagawa na lubos na nag-specialize sa mataas na kapasidad, heavy-duty na mga conveyor sa pagmimina at mga pangunahing bahagi, ang Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. ay nakatuon sa pag-optimize ng mga take-up system para sa mga global na kliyente ng pagmimina. Nagbibigay kami ng:

· Pagpapatunay ng stress ng sistema ng pagkuha at pagsusuri sa pagkapagod

· Mataas na pagkakatugma sa pagpili at pagtutugma ng

wire ropes at sheave components

· Teknikal na Konsultasyon sa Buong Lifecycle ng Tensioning

Pagpupulong ng Device

Kung ang iyong conveyor ay nakakaranas ng mga isyu sa pagkabasag ng wire rope, mangyaring makipag-ugnayan saRui Le'erInternational Technical Service Team para sa isang komplimentaryong teknikal na pagsusuri at mga customized na solusyon.
